性能规范 Property specification
用途及特点Purpose and characteristic
本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便；
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；
3、此阀无法兰，对管道的保温包扎带来很大方便和美观。
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
sales@xianfengvalve.com
在线咨询
产品图：

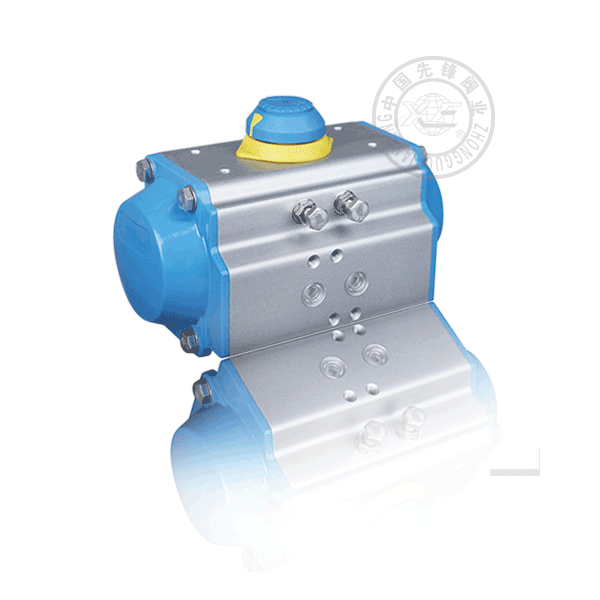

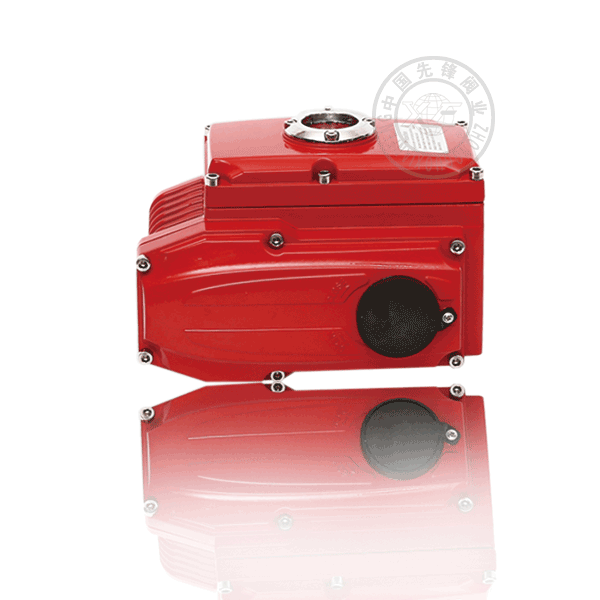

可选配件：
对焊式金属硬密封蝶阀
Both weld type metallic hard sealing buterfly valve
性能规范 Property specification
用途及特点Purpose and characteristic
本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。
其主要特点如下：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便；
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；
3、此阀无法兰，对管道的保温包扎带来很大方便和美观。
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
This kind of butterftly valve is suitable for hightemperature,high pressure,
firepro-of,jacketetc.pipe as atart and or adust medium,the main characteristicasbelow:
1.Compact configuration,tiny bulk,light and operate skillfully and conveniently.
2.It adopt therr-dimensional elasticity or multiple layers hard sealing co-nfiguration,
the hermetical capability can reach to zero leakage.
3.This kind of valve with no flange,which makes pipe elegantly and binding upco-nveniently.
4.lt has characteristic of high temperature resistant,high pressure resepsis wearable etc.
传动型式Drive type
蜗轮传动、气动传动、电动传动。
Worm wheel drive,pneumatic dlive,electic dive.
设计、制造标准
Standard for design and manufacture
焊接尺寸Jointing dimension:GB/T 12224;ANSI
B16.25;DIN2559
结构长度Structure length:GB/T 12221-1989;
AP1609
压力试验Pressure test:GB/T 13927-1992;AP1598
主要技术参数Main technology parameter
|
公称通径Nominal diameter |
DN(mm) |
50~200 |
||||
|
公称压力Nominal presure |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 Ps(MPa) Test pressure |
强度试验Strength test |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验Seal test |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验Gas seal test |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质Applicable medium |
水、蒸气、油品、酸类腐蚀性等。Water,steam,oil,acid corosive and so on. |
|||||
|
适用温度Applicable temperatuer |
碳钢Carben steel:-29℃~425℃ 不锈钢Stainless steel:-40℃~600℃ |
|||||
主要零件的材质Material for main parts
|
零件名称Parts name |
材料Material |
|
阀体Body |
铸钢、不锈钢、铬钼钢及特殊材料Cast steel,stainless steel,Cr.Mo.Steel and special material |
|
蝶板Disc |
铸钢、合金钢（镀硬铬）、不锈钢、铬卸钢及特殊材料Cast steel,Alloy steel,stainless steel,Cr.Mo.Steel and special mateial |
|
密封圈Seal ring |
不锈钢、抗磨材料Stainless steel,resist grind material |
|
阀杆Stem |
2Cr13、1Cr13不锈钢、铬钼钢Stainless steel,Cr.Mo.Steel |
|
填料Packing |
柔性石墨Flexible graphite |

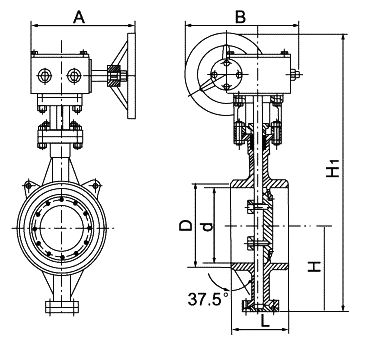

主要连接及外形尺寸Main connection and external dimensions(mm)
|
公称压力（1.0,1.6,2.5MPa）Nominal pressure |
|||||||||
|
通径Diameter |
外形尺寸(参考值)Extemal dimension(consult) |
参考重量（kg) Consult weight |
|||||||
|
毫米mm |
英寸inch |
L |
D |
d |
H |
H1 |
A |
B |
|
|
80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
38 |
|
100 |
4 |
190 |
110 |
96 |
106 |
387 |
180 |
200 |
40 |
|
125 |
5 |
200 |
135 |
121 |
122 |
413 |
180 |
200 |
60 |
|
150 |
6 |
210 |
161 |
146 |
136 |
459 |
270 |
280 |
65 |
|
200 |
8 |
230 |
222 |
202 |
215 |
585 |
400 |
425 |
85 |
|
250 |
10 |
250 |
278 |
254 |
247 |
649 |
400 |
425 |
135 |
|
300 |
12 |
270 |
330 |
303 |
288 |
771 |
450 |
560 |
175 |
|
350 |
14 |
290 |
382 |
351 |
333 |
929 |
450 |
560 |
195 |
|
400 |
16 |
310 |
432 |
398 |
359 |
993 |
535 |
580 |
295 |
|
450 |
18 |
330 |
484 |
450 |
405 |
1053 |
535 |
580 |
350 |
|
500 |
20 |
350 |
535 |
501 |
444 |
1245 |
535 |
580 |
510 |
|
600 |
24 |
390 |
636 |
602 |
521 |
1750 |
570 |
660 |
625 |
|
700 |
28 |
430 |
726 |
692 |
586 |
1519 |
750 |
550 |
925 |
|
800 |
32 |
470 |
826 |
792 |
659 |
1659 |
750 |
550 |
1260 |
|
900 |
36 |
510 |
926 |
892 |
720 |
1829 |
750 |
550 |
1790 |
|
1000 |
40 |
550 |
1028 |
992 |
780 |
1949 |
900 |
750 |
1940 |
|
1200 |
48 |
630 |
1228 |
1192 |
889 |
2243 |
1000 |
925 |
2810 |
|
1400 |
56 |
710 |
1428 |
1392 |
1000 |
2462 |
1000 |
925 |
3500 |
