D671X-16P/R 气动对夹式软密封中心垂直蝶板蝶阀

性能规范Property specification
用途及特点Purpose and characteristic
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为：
1、设计新额、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

sales@xianfengvalve.com

在线咨询

产品图：

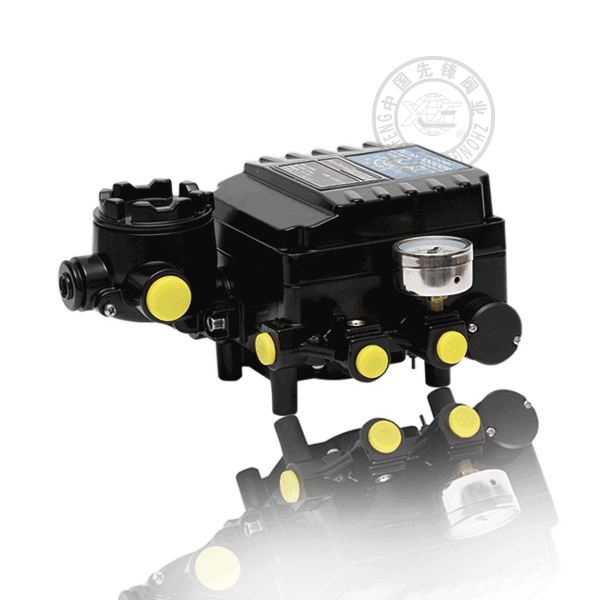

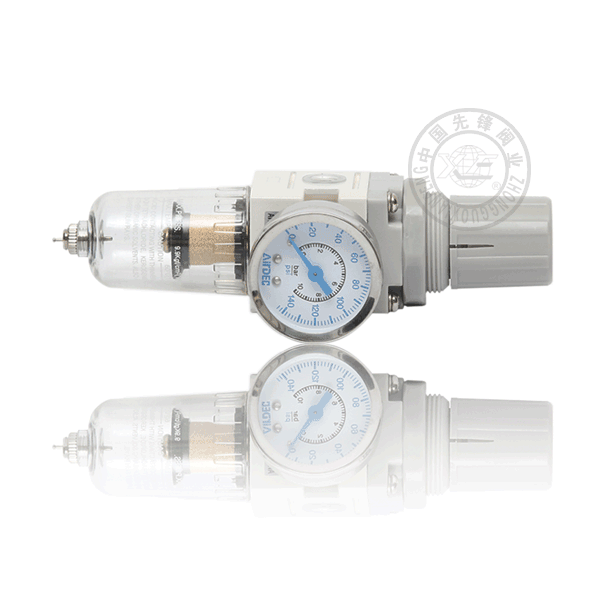

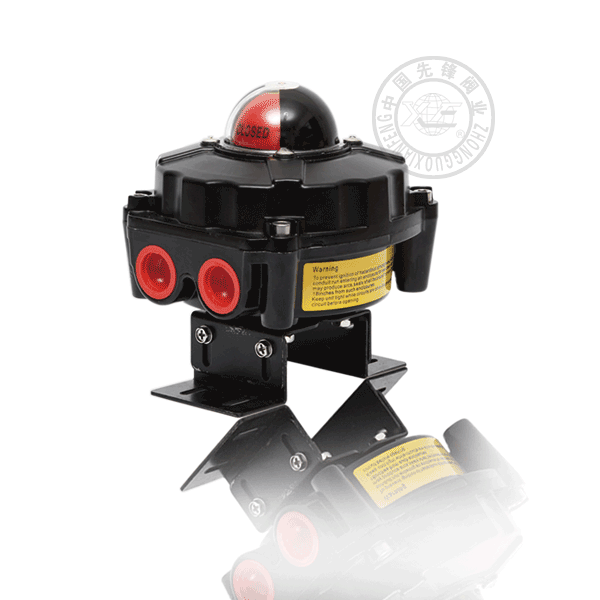

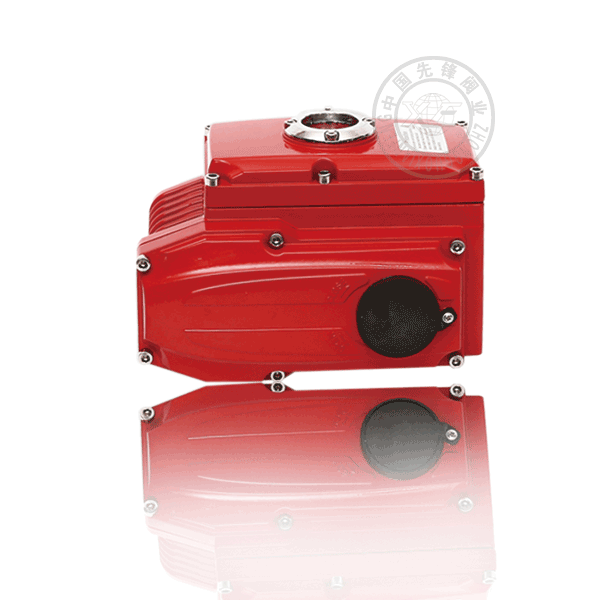

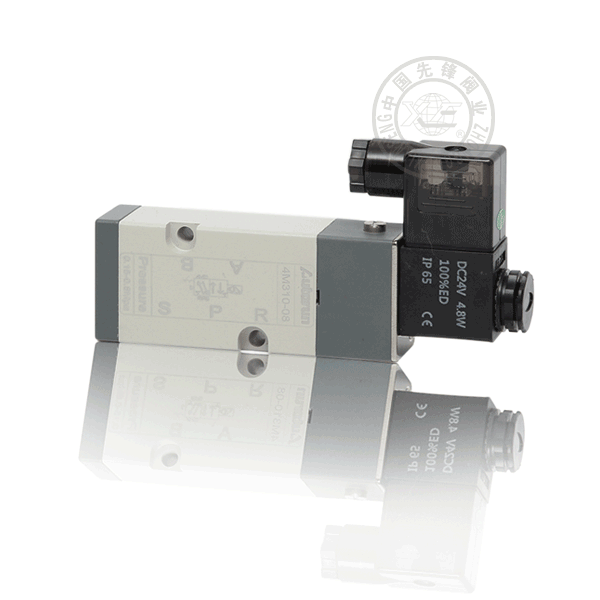

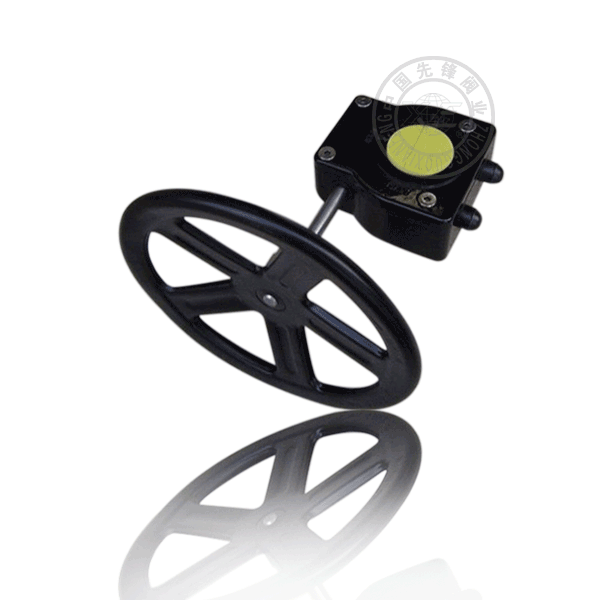

可选配件：

性能规范Property specification

用途及特点Purpose and characteristic

软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、

电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为：

1、设计新额、合理，结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

Soft sealing butterfly valve is suitable for water supplying and draining,gas pipe as adjust flux

and cut off medium in foodstuft.pharmacy,chemical industry,petroleum,electric power, light textile,

paper making etc with temperature<120C,nominal pressure<1.6MPa.The main characteristic such as:

1.Novel and reasonable design,special structure,light and start and stop rapidly.

2.Tiny operative moment,operation conveniently and skillfully.

3.Installation in any position,easyto maintain

4.It can exchange sealed component,antisepsis,reliable hermetical capacity and seal in double

direction with zero leakage.

5.Hermetical material aging resistant,antisepsis,and long service life etc.

设计、制造标准 Standard for design and manufacture

设计标准Design standard:GB/T12238-1989

法兰连接尺寸Flange connection dimension:GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度Structure length:GB/12221-1989

压力试验Pressure test:GB/T13927-1992;JB/T9092-1999

主要技术参数 Main technical parameter

公称通径Nominal diameter	DN(mm)	50~2000
公称压力Nominal pressure	PN(MPa)	0.6	1.0	1.6
试验压力 Ps(MPa) Test pressure	强度试验Strengh test	0.9	1.5	2.4
	密封试验Seal test	0.66	1.1	1.76
	气密封试验Gas seal test	0.6	0.6	0.6
适用介质Applicable medium	空气、水、蒸气、煤气、油品等。Air,water,steam,coal gas,oil.
驱动形式Drive modality	手动、蜗杆蜗轮传动、气传动、电传动。hand,worm wheel drive,pneumatic drive,electric drive.

主要零件的材质Material for main parts

零件名称Parts name	材料Material
阀体Body	球墨铸钢、铸钢、合金钢、不锈钢Ductile cast iron,cast steel,Alloy steel,stainless steel
蝶板Disc	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 Gray cast iron,ductile cast steel,cast steel,stainless steel andspecial material
密封圈Seal ring	各种橡胶、聚四氟Manifold rubber PTFE
阀杆Stem	2Cr13、不锈钢Stainless steel
填料Packing	O型圈、柔性石墨 O ring,flexible graphite

蝶阀密封材料选用和适用温度 Butterfly valve seal material choice and appropriat temperature

材料品种 Material variety	氯丁橡胶 Neoprene	丁睛檬胶 Styrene rubber	乙丙橡胶 Ethane propyl rubber	聚四氟乙烯 PTFE	硅橡胶 Silico rubber	氟橡胶 Fluorine rubber
代号Code	X	J	YBX	F	GX	FJ
耐最高温度Resistance highest temperature	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度Resislance lowest temperature	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度Applicalbe working temperature	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

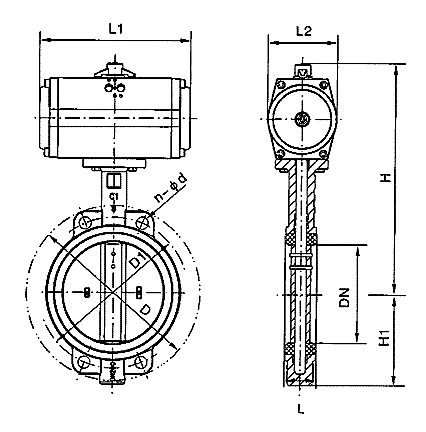

主要外形及连接尺寸D671(X、J、F、F4)-6.0、10(0.6、1.0MPa)Mani Outline and Connecting Flangs Size

公称通径 DN Nominal Size	外形尺寸Outline Size					连接法兰尺寸Connecting Flangs			执行器型号* Actuator Model
公称通径 DN Nominal Size	L	L1	L2	H	H1	D	D1	n-Φd	执行器型号* Actuator Model
50	43	164/214	75/91	263/291	80	165	125	4-Φ18	GTD65/GTE80
65	46	164/214	75/91	277/305	89	185	145	4-Φ18	GTD65/GTE80
80	46	164/214	75/91	283/311	95	200	160	8-Φ18	GTD65/GTE80
100	52	190/246	91/101	330/340	114	220	180	8-Φ18	GTD80/GTE90
125	56	210/295	101/112	353/369	127	250	210	8-Φ18	GTD90/GTE100
150	56	247/398	112/139	382/408	139	285	240	8-Φ22	GTD100/GTE125
200	60	308/478	139/176	442/493	175	340	295	8-Φ22	GTD125/GTE160
250	68	378/562	176/206	525/574	203	395	350	12-Φ22	GTD160/GTE190
300	78	432/728	206/228	619/642	242	445	400	12-Φ22	GTD192/GTE210
350	78	524/928	228/275	673/720	267	505	460	16-Φ22	GTD210/GTE255
400	102	524/1033	228/324	705/800	309	565	515	16-Φ22	GTD210/GTE300
450	114	648/1129	275/380	774/880	328	615	565	20-Φ26	GTD255/GTE350
500	127	715/1430	324/425	880/905	361	670	620	20-Φ26	GTD300/AW20S
600	154	795/1845	380/527	1020/1089	459	780	725	20-Φ30	GTD350/AW28S
700	165	795/1845	280/527	1082/1151	520	895	840	24-Φ30	GTD300/AW28S
800	190	1380/2605	527/440	1199/1112	591	1015	950	24-Φ33	AW28/AW35S
