H41W-16P/R 法兰升降直通式硬密封不锈钢（304、316）止回阀

1、设计与制造DesignManafacfure According：GB/T 12235-89
2.结构长度Face to face：GB/T 12221-89
3、法兰标准Flange standard：JB/T79-94
4、阀门检查和试验Valve check and test according：GB/T13927-92

sales@xianfengvalve.com

在线咨询

产品图：

可选配件：

性能规范Specifications

公称压力PN Nominal pressure	2.5	4.0		6.4		10.0	MPa
壳体试验压力PT Shell test	3.75	6.0		9.6		15.0
高压密封试验压力 High pressure sealing test	2.75	4.0		7.04		11.0
低压密封试验压力 Low pressure sealing test	0.6
适用介质 Applicable medium	C		P		R		N
	水、油品、蒸汽 Water，Oil，Steam		硝酸类 Nitric Acid		醋酸类 Acetic Acid		液化气 LPG
适用温度 Applicable temperature	≤425℃		≤100℃				-40~+80℃

1、设计与制造DesignManafacfure According：GB/T 12235-89

2.结构长度Face to face：GB/T 12221-89

3、法兰标准Flange standard：JB/T79-94

4、阀门检查和试验Valve check and test according：GB/T13927-92

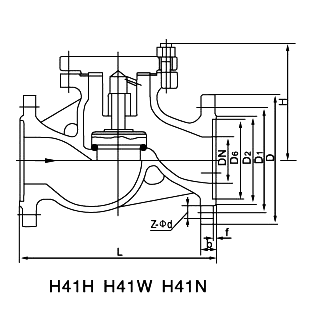

主要连接及外形尺寸Main connection and external dimensions(mm)

PN	DN	L	H	D	D1	D2	D6	b	f	f1	Z-φd
H W C H41N-25P Y R	15	130	100	95	65	45	-	16	2	-	4-φ14
	20	150	105	105	75	55	-	16	2	-	4-φ14
	25	160	120	115	85	65	-	16	2	-	4-φ14
	32	180	130	135	100	78	-	18	2	-	4-φ18
	40	200	135	145	110	85	-	18	3	-	4-φ18
	50	230	149	160	125	100	-	20	3	-	4-φ18
	80	310	169	195	160	135	-	22	3	-	8-φ18
	100	350	194	230	190	160	-	24	3	-	8-φ23
	150	480	255	300	250	218	-	30	3	-	8-φ25
	200	600	305	360	310	278	-	34	3	-	12-φ25
H W C H41N-40P Y R	15	130	100	95	65	45	40	16	2	4	4-φ14
	20	150	105	105	75	55	51	16	2	4	4-φ14
	25	160	120	115	85	65	58	16	2	4	4-φ14
	32	180	130	135	100	78	66	18	2	4	4-φ18
	40	200	135	145	110	85	76	18	3	4	4-φ18
	50	230	149	160	125	100	88	20	3	4	4-φ18
	80	310	169	195	160	135	121	22	3	4	8-φ18
	100	350	194	230	190	160	150	24	3	4.5	8-φ23
	150	480	255	300	250	218	204	30	3	4.5	8-φ25
	200	600	305	375	320	282	260	38	3	4.5	12-φ30
H W C H41N-64P Y R	15	130	100	105	75	55	40	18	2	4	4-φ14
	20	150	110	125	90	68	51	20	2	4	4-φ18
	25	160	125	135	100	78	58	22	2	4	4-φ18
	32	180	140	150	110	82	66	24	2	4	4-φ23
	40	200	168	165	125	95	76	24	3	4	4-φ23
	50	230	170	175	135	105	88	26	3	4	4-φ23
	80	310	205	210	170	140	121	30	3	4	8-φ23
	100	350	230	250	200	168	150	32	3	4.5	8-φ25
	150	480	265	340	280	240	204	38	3	4.5	8-φ34
	200	600	310	405	345	300	260	44	3	4.5	12-φ34
