产品概述
1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式I暗杆DN100-1600mm．明杆DN50-900mm）．全圆形的直流通遵设计不存渣、不卡阻。刀板底端另工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能．同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙爝刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、糟磨抛光处理可获褥优良密封效果。
2、阀体、填料函均为精密铸造，其中阀体采用凸缘式整体铸造，不锈钢、硬质合金材质可根据用户需要选用304、316、316L、2520、WCB、2Cr13．密封圈采用硬密封或PTFE增强聚四氟乙烯材质．耐腐蚀、耐耐磨、不沾渣。
sales@xianfengvalve.com
在线咨询
产品图：
可选配件：
产品概述
1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式I暗杆DN100-1600mm．明杆DN50-900mm）．全圆形的直流通遵设计不存渣、不卡阻。刀板底端另工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能．同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙爝刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、糟磨抛光处理可获褥优良密封效果。
2、阀体、填料函均为精密铸造，其中阀体采用凸缘式整体铸造，不锈钢、硬质合金材质可根据用户需要选用304、316、316L、2520、WCB、2Cr13．密封圈采用硬密封或PTFE增强聚四氟乙烯材质．耐腐蚀、耐麻损、不沾渣。
3、阀板有多个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不姓偏移。

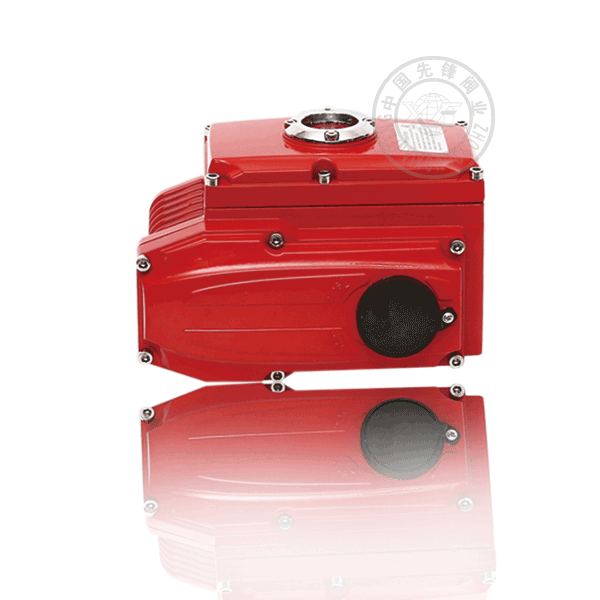

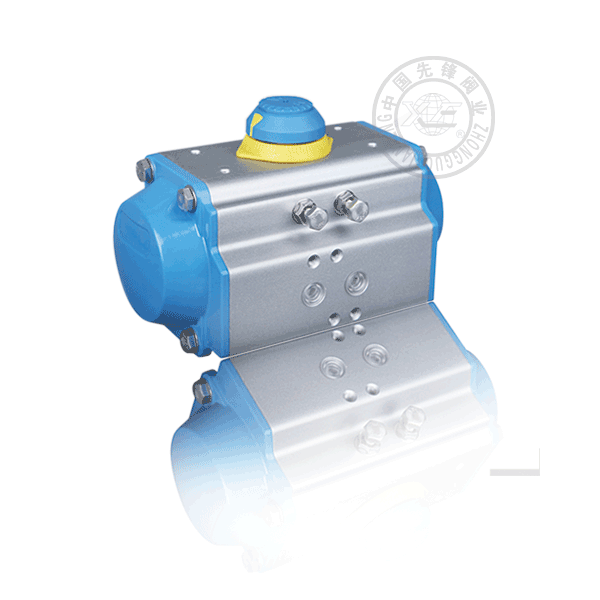

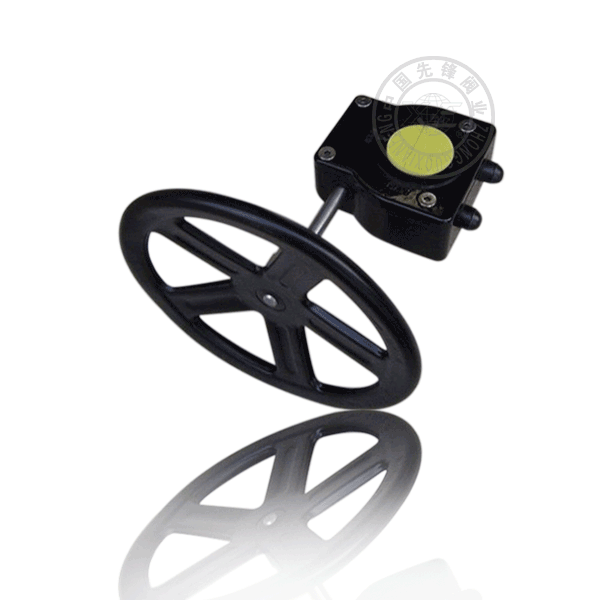

4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、伞齿传动、气动、电动和电液动。
5、刀形浆闸棚内部可以制成V形、三角形、五角形通道．以适应流体调节控制要求。
6、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯橡胶等软密封。
7、工作温度
软密封《NBR}≤80℃ （PTFE:-40℃~180℃） 碳素钢：-29℃—425℃
不锈钢：-40℃—600℃ 铬钼钒钢：≤550℃ 高铬镍钢：≤900℃
工作压力：0.6、1.0、1.6MPa
执行标准：设计按JB/T8691-1998 法兰按GB/T9113.1-2000 结构长度按GB/T15188.2-94
试验和验收按GB/T13927
设计制造：JB/T8691-1998
结构长度：GB/T15188.2-94
法兰连接：GB/T9113.1-2000
JB//T79-94
试验与验收：GB/T13927-92
主要零部件
阀体、上盖
碳钢、不锈钢
闸板
不锈钢
阀杆
不锈钢
密封圈
橡胶、四氟、不锈钢、硬质合金
主要性能规范
公称压力
PN
壳体试验
1.5xPN
密封试验
1.1xPN
工作温度
橡胶≤ 80℃四氟密封≤ 180℃硬密封≤425℃
运用介质
糖浆、纸浆、污水、煤浆、灰、渣水混合物
|
应用
金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀地、矿砂、炉渣、煤泥、沥青、科仓出口、水果、谷物、水泥浆、屠宰厂废水、气动输送管线或啤酒酿制的介质。 发电厂给排水、排渣（适用于高温≤540℃ 超高温≤900℃）。 |
产品特点 设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防墙措施完善、便于维修、使用方便及寿命长．并可任意选用驱动装置。 |

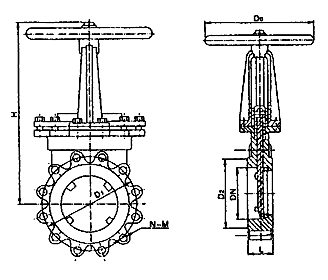

主要外形及连接尺寸 单位：mm
|
公称压力 PN(Mpa) |
公称通径 DN(mm) |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
48 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
|
65 |
48 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
|
|
125 |
57 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
|
|
150 |
57 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
|
200 |
70 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
|
300 |
76 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
|
350 |
76 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
|
|
400 |
89 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
|
|
450 |
89 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
|
500 |
114 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
|
600 |
114 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
130 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
130 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
|
900 |
140 |
1110 |
1050 |
1005 |
2300 |
58-M30 |
680 |
注：0.6MPa、1.6MPa及美标150Lb等连接尺寸可见附表
