产品概述
1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式I暗杆DN100-1600mm.明杆DN50-900mm).全圆形的直流通遵设计不存渣、不卡阻。刀板底端另工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能.同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙爝刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、糟磨抛光处理可获褥优良密封效果。
2、阀体、填料函均为精密铸造,其中阀体采用凸缘式整体铸造,不锈钢、硬质合金材质可根据用户需要选用304、316、316L、2520、WCB、2Cr13.密封圈采用硬密封或PTFE增强聚四氟乙烯材质.耐腐蚀、耐麻损、不沾渣。
产品概述
1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式I暗杆DN100-1600mm.明杆DN50-900mm).全圆形的直流通遵设计不存渣、不卡阻。刀板底端另工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能.同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙爝刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、糟磨抛光处理可获褥优良密封效果。
2、阀体、填料函均为精密铸造,其中阀体采用凸缘式整体铸造,不锈钢、硬质合金材质可根据用户需要选用304、316、316L、2520、WCB、2Cr13.密封圈采用硬密封或PTFE增强聚四氟乙烯材质.耐腐蚀、耐麻损、不沾渣。
3、阀板有多个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不姓偏移。

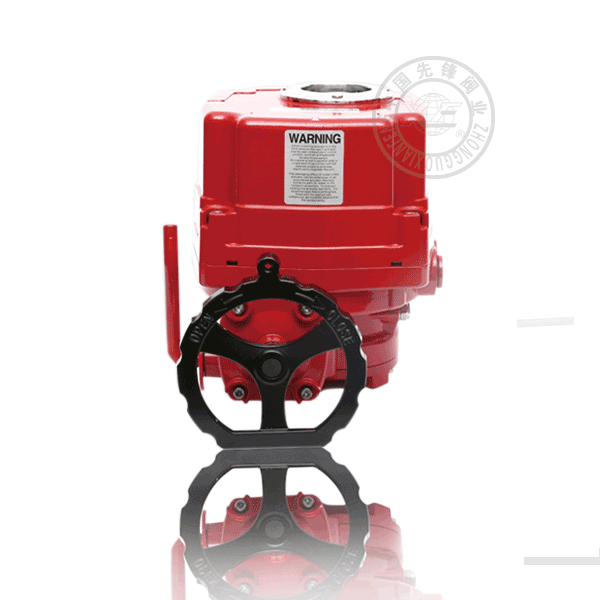

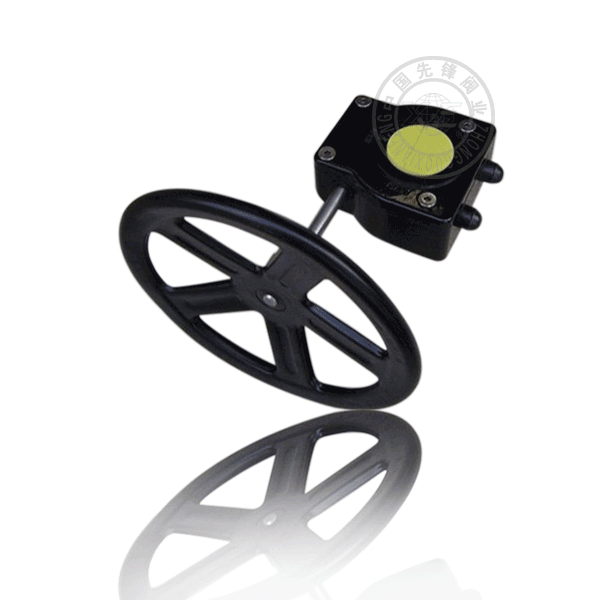

4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、伞齿传动、气动、电动和电液动。
5、刀形浆闸棚内部可以制成V形、三角形、五角形通道.以适应流体调节控制要求。
6、刀形浆闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯橡胶等软密封。
7、工作温度
软密封《NBR}≤80℃ (PTFE:-40℃~180℃) 碳素钢:-29℃—425℃
不锈钢:-40℃—600℃ 铬钼钒钢:≤550℃ 高铬镍钢:≤900℃
工作压力:0.6、1.0、1.6MPa
执行标准:设计按JB/T8691-1998 法兰按GB/T9113.1-2000 结构长度按GB/T15188.2-94
试验和验收按GB/T13927
应用
金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀地、矿砂、炉渣、煤泥、沥青、科仓出口、水果、谷物、水泥浆、屠宰厂废水、气动输送管线或啤酒酿制的介质。 发电厂给排水、排渣(适用于高温≤540℃ 超高温≤900℃)。 |
产品特点 设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防墙措施完善、便于维修、使用方便及寿命长.并可任意选用驱动装置。 |
技术规范Technique norm
|
*注:系列刀形闸阀结构长度及连接法兰尺寸可根据用户要求设计制造。 Note:The structural length and connecting flange size of Knife-shaped gate valve Series can be designed and manufactured as per users’requirements. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

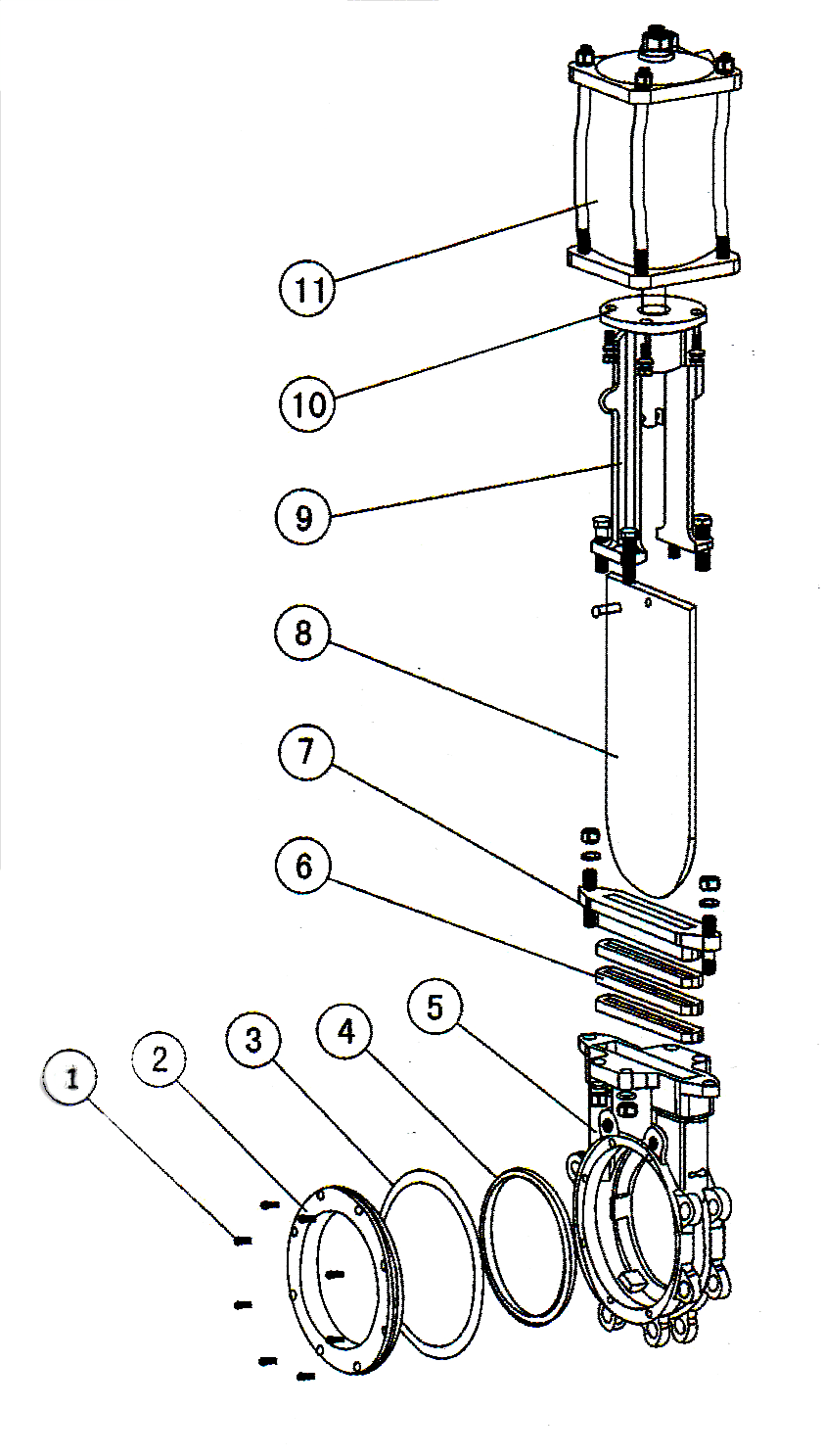

主要零件材质表Form of Main Parts Materials
*注:系列闸阀主要零部件及密封密封阀座的材质可根据实际工况条件或用户特殊 要求设计选用。 Note:The main spare parts and sealed seat material of gate valve series can be de- Signed for options as per users’special requirements. |
|

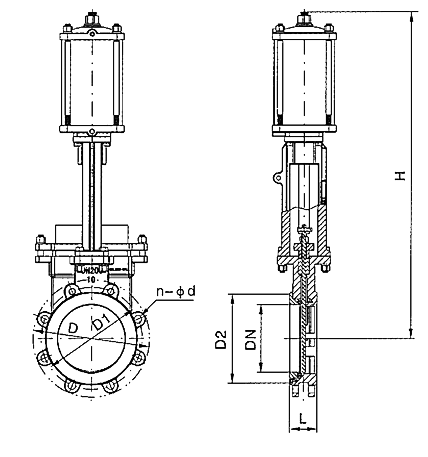

主要外形及连接尺寸DZ673(H、W、Y、F)-PN10、CLASS150 Mani Outline and Connecting Flangs Size
通经 Nominal size |
GB标准外形及连接尺寸(PN1.0MPa) Outline and Connecting Size to GB Standard(PN1.0MPa) |
ANSI标准及连接尺寸(Class 150) Outline and Connecting Size to ANSI Standard(Class 150) |
|||||||||||
DN |
in |
L |
H |
D |
D1 |
D2 |
n-φ |
L |
H |
D |
D1 |
D2 |
n-φ |
50 |
2 |
60 |
335 |
165 |
125 |
100 |
2-φ18 2-M16 |
48 |
335 |
152 |
120.5 |
92 |
2-φ19 2-M16 |
65 |
21/2 |
60 |
363 |
185 |
145 |
120 |
2-φ18 2-M16 |
48 |
363 |
178 |
139.5 |
105 |
2-φ19 2-M16 |
80 |
3 |
60 |
395 |
200 |
160 |
135 |
2-φ18 2-M16 |
50 |
395 |
190 |
152.5 |
127 |
2-φ19 2-M16 |
100 |
4 |
60 |
465 |
220 |
180 |
155 |
6-φ18 2-M16 |
50 |
465 |
229 |
190.5 |
157 |
6-φ19 2-M16 |
125 |
5 |
60 |
530 |
250 |
210 |
185 |
6-φ18 2-M16 |
57 |
530 |
254 |
216 |
186 |
6-φ22 2-M20 |
150 |
6 |
70 |
630 |
285 |
240 |
210 |
6-φ23 2-M20 |
57 |
630 |
279 |
241.5 |
216 |
6-φ22 2-M20 |
200 |
8 |
80 |
750 |
340 |
295 |
265 |
6-φ23 2-M20 |
70 |
750 |
343 |
298.5 |
270 |
6-φ22 2-M20 |
250 |
10 |
86 |
900 |
395 |
350 |
320 |
8-φ23 2-M20 |
70 |
900 |
406 |
362 |
324 |
8-φ25 4-M22 |
300 |
12 |
92 |
1120 |
445 |
400 |
368 |
8-φ23 2-M20 |
76 |
1120 |
483 |
432 |
381 |
8-φ25 4-M22 |
350 |
14 |
100 |
1260 |
505 |
460 |
428 |
10-φ23 2-M20 |
76 |
1260 |
533 |
476 |
413 |
8-φ29 4-M27 |
400 |
16 |
120 |
1450 |
565 |
515 |
480 |
10-φ25 6-M22 |
89 |
1450 |
597 |
540 |
470 |
12-φ29 4-M27 |
450 |
18 |
125 |
1600 |
615 |
565 |
532 |
14-φ25 6-M22 |
89 |
1600 |
635 |
578 |
533 |
12-φ32 4-M30 |
500 |
20 |
130 |
1800 |
670 |
620 |
585 |
14-φ25 6-M22 |
114 |
1800 |
699 |
635 |
584 |
14-φ32 6-M30 |
600 |
24 |
130 |
2300 |
780 |
725 |
685 |
14-φ30 6-M27 |
114 |
2300 |
813 |
749.5 |
692 |
14-φ35 6-M33 |
700 |
28 |
|
|
|
|
|
|
|
|
|
|
|
|
800 |
32 |
|
|
|
|
|
|
|
|
|
|
|
|
注:根据不同的阀门扭矩、使用介质选配,不同的执行器型号,其相关尺寸随之变化。
Note:The relative sizes are subject to change responding to difference in valve torque ,medium and actuatoe model.
