用途
城市燃气：烯气输出管道、主干线及各支线供应管道等
集中供热：大型供热设备输出管线、主干线、支线
热交换机：管道厦各回路启闭
钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道
各种工业设备：各种热处理管道、各种工业煤气和热力管道
sales@xianfengvalve.com
在线咨询
产品图：

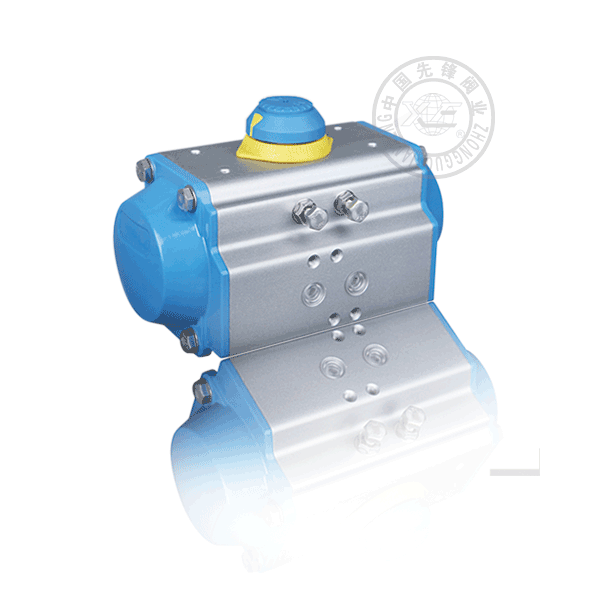

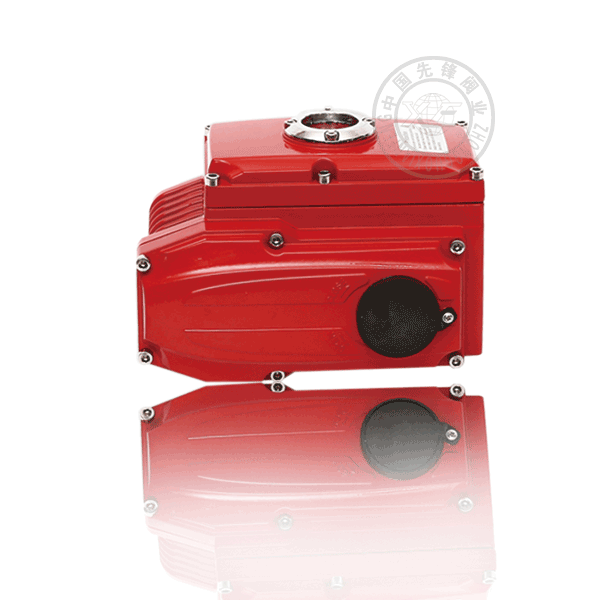

可选配件：
|
用途
城市燃气：烯气输出管道、主干线及各支线供应管道等 集中供热：大型供热设备输出管线、主干线、支线 热交换机：管道厦各回路启闭 钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道 各种工业设备：各种热处理管道、各种工业煤气和热力管道 |
特性 一体式焊接球阀，不会有外部泄漏等到现象 由于阀座是由碳纤维增强特氟隆密封环及蝶忏王簧构成的，所以对压力和温度的变化适应能力强、在标准压力 和温度范围内不会产生任何携滑 球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高 由于阀体材料跟管道材质一样，不会出现应力不均，也不会山由于地震及车辆经过地面时而产生变形，管道老化 密封环本体采用含量20%Carbon（碳素）自~RPTFE材质，保障完全无泄漏（0%） 直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工 程时间可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度 球体的加工精度非常精密，操作轻便，无不良干涉 采用高级的原材料，能保PN25以上的压力 与同类行业的同种规格产品相比，阀体小，而且外形美观 在保证阀门正常操作、使用情况下，使用寿命在15年以上 |
|
|
|
|
编号 |
部件名称 |
材料 |
|
|
1 |
阀体 |
碳钢 |
ST35 8 |
|
2 |
阀杆腔 |
碳钢 |
ST35,8 |
|
3 |
球体 |
不锈钢 |
Ss304 |
|
4 |
阀杆 |
不锈钢 |
As304 |
|
5 |
密封圈 |
特氟隆 |
PTFE+20%℃ |
|
6 |
蝶型垫片 |
锰钢 |
65Mn |
|
7 |
手柄 |
碳钢 |
WC8 |
|
8 |
0型圈 |
氟橡胶 |
FPM |
|
9 |
衬套 |
四氟 |
PTFE |
|
主要性能参数 |
|||
|
1 |
公称压力 |
1 6~6 4MPa |
|
|
2 |
工作温度 |
-40℃~+220℃ |
|
|
3 |
检测标准 |
AP I598标准进行测试 |
|

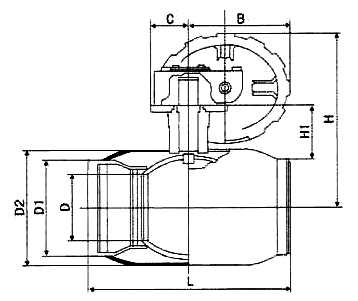

主要连接尺寸
|
DN |
PN |
L |
D |
D1 |
D2 |
H |
B |
H1 |
重量 （kg） |
|
125 |
25 |
325 |
100 |
139.7 |
177.8 |
309 |
145 |
100 |
19 |
|
150 |
25 |
350 |
125 |
168.3 |
219.1 |
330 |
145 |
107 |
24 |
|
200 |
25 |
390 |
150 |
219.7 |
273 |
398 |
196 |
123 |
48 |
|
250 |
25 |
520 |
200 |
273 |
355 |
451 |
286 |
122 |
90 |
|
300 |
25 |
635 |
250 |
323.9 |
453 |
572 |
280 |
165 |
193 |
|
350 |
25 |
686 |
300 |
355.6 |
508 |
697 |
385 |
187 |
385 |
|
400 |
25 |
762 |
350 |
406.4 |
610 |
764 |
466 |
221 |
567 |
|
500 |
16 |
914 |
400 |
508 |
680 |
810 |
466 |
211 |
746 |
|
600 |
16 |
1067 |
500 |
610 |
830 |
966 |
325 |
259 |
1507 |
