U41S-16P/R 手动法兰直通流道软密封不锈钢（304、316）柱塞阀

应用范围
1、阀门设计、制造按GB12235《法兰连接钢截止阀降式回阀》的规定。
2、阀门的结构长度按GB12221《法寺连接金属阀门长度》。
3、阀门连接法兰尺寸按HGH114-76-91《钢制管法兰、垫片、紧固件》及HG标准的尺寸选用。
4、阀门检查和试验按GB/T13927《阀门的试验和检验》要求。

sales@xianfengvalve.com

在线咨询

产品图：

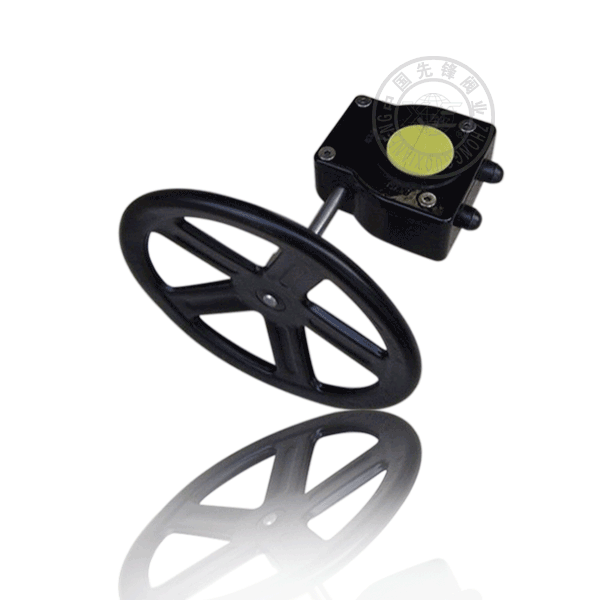

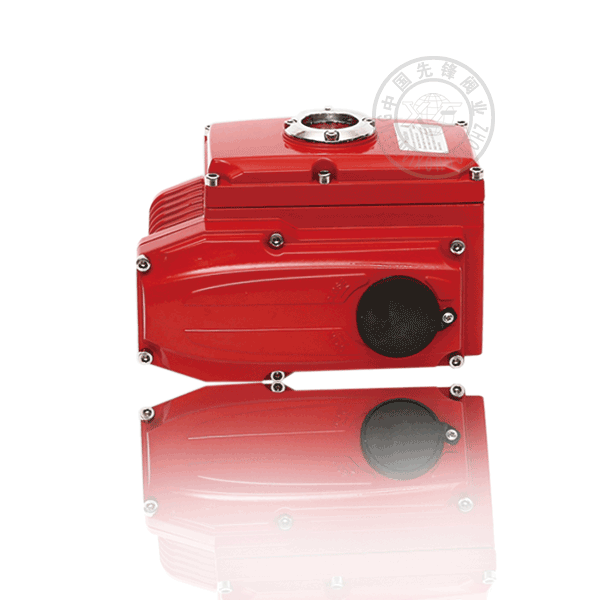

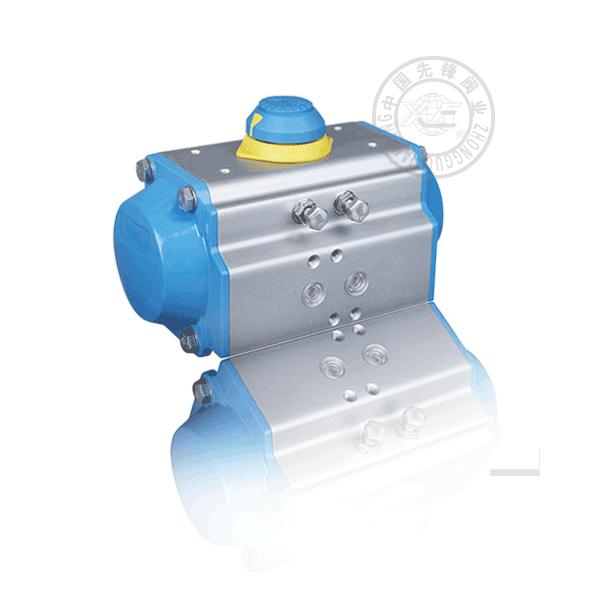

可选配件：

应用范围

1、阀门设计、制造按GB12235《法兰连接钢截止阀降式回阀》的规定。

2、阀门的结构长度按GB12221《法寺连接金属阀门长度》。

3、阀门连接法兰尺寸按HGH114-76-91《钢制管法兰、垫片、紧固件》

及HG标准的尺寸选用。

4、阀门检查和试验按GB/T13927《阀门的试验和检验》要求。

主要零件材质

零件名称	材质
	U41SM-1.6 U11SM-1.6	U41SM-2.5C U41SM-4.0C
阀体	HT200	碳钢
柱塞	不锈钢
密封圈	PTFE石墨等
手轮	HT200

性能规范

型号	公称压力 MPa	试验压力			工作温度 ℃	适用介质
型号	公称压力 MPa	强度（水）	密封（水）	气密封	工作温度 ℃	适用介质
U41SM-1.6 U11SM-1.6	1.6	2.4	1.8	0.6	≤250	蒸汽、油品、煤气
U41SM-2.5C	2.5	4.0	2.8	0.6	≤300	天然气、氨酸
U41SM-4.0C	4.0	6.0	4.4	0.6	≤300	醋酸铜、氨液

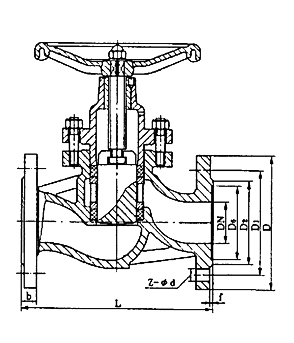

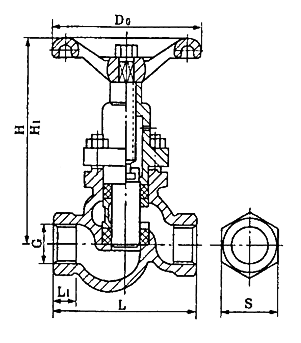

连接尺寸表：

UJ41 -16C、P、R U41SM-16C、P、R

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	395	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
Z-Φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

UJ41 -25C、P、R U41SM-25C、P、R

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
D	95	105	115	135	140	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	10	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
b	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
Z-Φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-23	8-25	12-25	12-30	16-30	16-34	16-34

UJ41 -40C、P、R

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	210	350	400	480	600	650	750	850	950
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450	515	585
D2	45	55	65	78	85	100	125	135	160	188	218	282	345	408	465	535
D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364	422	474
b	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58
Z-Φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-42

UJ41 -64C、P、R

DN	15	20	25	32	40	50	65	80	100	125	150	200
L	170	190	210	230	260	300	340	380	430	500	550	650
D	105	125	135	150	165	175	200	210	250	295	340	405
D1	75	90	100	110	125	135	160	170	200	240	280	345
D2	55	68	78	82	95	105	130	140	168	202	240	300
D6	40	51	58	66	76	88	110	121	150	176	204	260
b	18	20	22	24	24	26	28	30	32	36	38	44
Z-Φd	4-14	4-18	4-18	4-23	4-23	8-23	8-23	8-25	8-3	8-34	12-34	12-34

UJ41 -100C、P、R

DN	15	20	25	32	40	50	65	80	100	125	150	200
L	170	190	210	230	260	300	340	380	430	500	550	650
D	105	125	135	150	165	195	220	230	265	310	350	430
D1	75	90	100	110	125	145	170	180	210	250	290	360
D2	55	68	78	82	95	112	138	148	172	210	250	312
D6	40	51	58	66	76	88	110	121	150	176	204	260
b	20	22	24	24	26	28	32	34	38	42	46	54
Z-Φd	4-14	4-18	4-18	4-23	4-23	4-25	4-25	8-25	8-30	8-34	12-34	12-41

UJ41 -150C、P、R

NPs	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14	16
L	108	117	127	140	165	203	216	241	292	356	406	295	622	698	787	914
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
D1	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476.5	539.5
D2	35	43	51	63	73	92	105	127	157	186	216	270	324	381	413	470
b	10	11	12	12	15	16	18	19	24	24	26	29	31	32	35	37
Z-Φd	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29

UJ41 -300C、P、R

NPs	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14	16
L	152	178	203	216	229	267	292	318	356	400	444	559	622	711	762	864
D	95	117	124	133	156	165	190	210	254	179	318	381	444	521	584	648
D1	66.5	82.5	89	98.5	114.5	127	149	168.5	200	235	270	330	387.5	451	514.5	571.5
D2	35	43	51	63	73	92	15	127	157	186	216	270	324	381	413	470
b	15	16	18	19	21	23	26	29	32	35	37	42	47.7	50.8	54	57.2
Z-Φd	4-15	4-19	4-19	4-19	4-22	8-19	8-22	8-22	8-22	8-22	12-22	12-25	16-29	16-32	20-32	20-35

UZ41 -25C、P、R

DN	25	32	40	50	65	80	100	125	150	200	250
L	160	180	240	250	265	280	300	325	350	400	450
D	115	135	145	160	180	195	230	270	300	360	425
D1	85	100	110	125	145	160	190	220	250	310	370
D2	65	78	85	100	120	135	160	188	218	278	332
b	16	18	18	20	22	22	24	28	30	34	36
Z-Φd	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30
